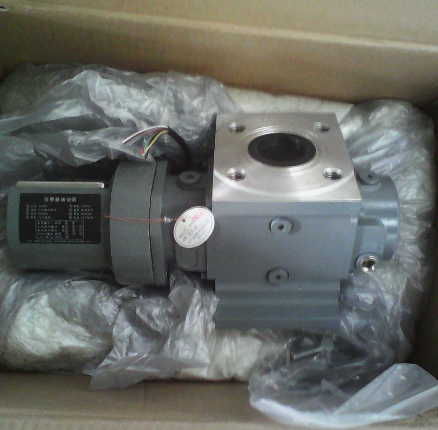

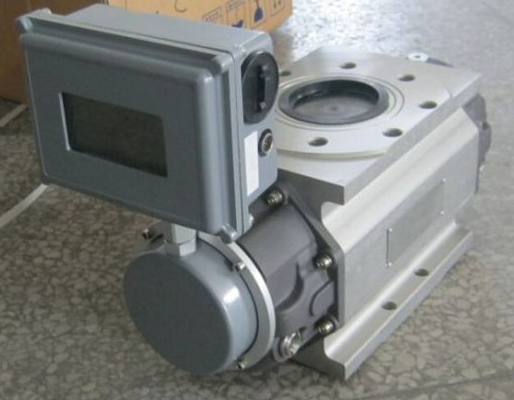

ZY-LLQ羅茨流量計（又叫腰輪流量計）是集流量、溫度、壓力檢測功能於一體，並能進行溫度、壓力自動補償的新一代流量計，氣體是一種可壓縮流體，其體積值與溫度和壓力密切相關，為了貿易雙方統一標準，必需將實際體積轉換成基準條件下的標準體積（101.325 kPa  20℃）。為了實現這一目的，智能氣體腰輪流量計，能對氣體的體積進行精確修正。是石油、化工、電力、冶金等行業用於氣體計量的理想儀表。

工作原理

流量計由5個部分組成

1. 流量傳感器

2. 壓力傳感器

3. 溫度傳感器

4. 氣體腰輪流量計（機械）

5. 智能流量積算儀

羅茨流量計的工作原理（見圖2）a

智能氣體腰輪流量計，主要由殼體、共軛轉子和智能流量積算儀等部件構成。裝於計量室內的一對共軛轉子在流通氣體的出入口壓差（P入＞P出）作用下，通過加工的調校齒輪使轉子保持正確的相對位置。轉子間、轉子與殼體、轉子與牆板間保持工作間隙，實現了連續的無接觸密封。轉子每轉動一周，則輸出四倍計量室有效容積的氣體，轉子的轉數通過磁性密封聯軸裝置及減速機構，傳遞到智能流量積算儀，從而顯示輸出氣體的累計體積量。其計量過程和工作原理如圖1所示（圖中僅表示了四分之一周期）。

圖2  氣體腰輪流量計工作原理

智能流量積算儀的工作原理（見圖3）

智能流量積算儀由溫度和壓力檢測模擬通道、流量傳感器通道以及微處理器單元組成，並配有外輸信號接口，輸出各種信號。智能流量積算儀中的微處理器按照氣態方程進行溫壓補償，並進行壓縮因子修正，氣態方程如下：

(1)

式中：

Qn：標準狀態下的體積流量（m3/h）；

Qg: 工況狀態下的體積流量（m3/h）；

Pg：流量計壓力檢測點處的表壓（kPa）；

Pa：當地大氣壓（kPa）；

Tg：介質的溫度（273.15＋t）(K)；

t： 被測介質溫度（℃）；

Zn：標準狀態下的壓縮係數；

Zg：工作狀態下的壓縮係數；

Tn：標準狀態下的溫度（273.15＋20）(K)；

Pn：標準大氣壓（101.325 kPa）；

P:  P= Pa+ Pg。

注：對於天然氣Zn/Zg＝Fz2，Fz稱為超壓縮因子，本產品按中國石油天然氣總公司的標準SY/T6143-1996中的公式進行計算。

產品特點

• 采用先進的微機技術與高性能的集成芯片，整機功能強大，性能優越.

• 電路采用表麵安裝工藝，結構緊湊、抗幹擾能力強、可靠性高。

• 集高精度溫度、壓力、流量傳感器和智能體積修正於一體，可檢測被測氣體的溫度、壓力和流量，並進行流量自動跟蹤補償和壓縮因子修正運算。

• 壓力傳感器、溫度傳感器、流量傳感器全部內置，使結構更加緊湊。

• 采用先進的微功耗高新技術，整機功耗低，即能憑內置電池長期供電運行，又可由外電源供電運行。

• 按流量頻率信號，可將儀表係數分六段自動進行線性修正，從而提高了儀表的使用精度.

• 具有故障自診斷和報警功能，可靠度高，采用LCD顯示，清晰直觀，讀數方便。

• 流量計帶有脈衝信號輸出，也可根據用戶需要輸出4～20mA標準模擬信號。

• 儀表自帶實時數據庫，通過RS-485通訊接口和本廠的專用MODEM配套，可組成電話抄表網絡，便於數據的集中采集和實時管理。

• 采用先進的微功耗技術，整機功耗低，使用內置電池可運行五年以上。

• 就地顯示流量值，並帶多種信號輸出功能可滿足不同現場及係統的需求。

• 采用E2PROM數據存儲芯片，保存用戶參數、廠家參數及一定的曆史記錄。

• 采用高對比度的三行液晶顯示器，可顯示日期、標準累積流量、標準瞬時流量、介質溫度、壓力值和電池電壓。

• 具有實時數據存儲功能，可防止更換電池或突然掉電時數據丟失，在停電狀態下，內部參數可保存。

技術參數

流量計規格、基本參數和性能指標（見表1）

標準狀態條件：P=101.325 kPa   T= 293.15K

使用條件：

a.環境溫度：－25℃～+50℃

b.介質溫度：－20℃～+60℃

c.相對濕度：5%～95%

d.大氣壓力：86KPa～106Kpa

電氣性能指標：

工作電源：

a.內電源：1節3VDC鋰電池，電池電壓在2.0V～3.0V時均可正常工作。當電壓低於2.5V時，應更換電池。

b.外電源：±24VDC±15%，紋波≤±5%，適用於4～20mA輸出，脈衝輸出，RS-485等；

整機功耗：

外電源，﹤1W內電源，平均（jun1）功耗≤1m W，可連續工作五年以上。

工況脈衝輸出方式

a. 工況脈衝信號, 直接將流量傳感器檢測的工況脈衝信號經光耦隔離放大輸出，高電平≥20V，低電平 ≤ 1V。該脈衝主要用於對儀表的標定。

b. 與標準體積流量成正比的頻率信號，經光耦隔離放大輸出，高電平≥20V，低電平 ≤ 1V。

c. 定標脈衝信號，輸出幅度0～3V，輸出脈衝寬度500ms。該脈衝主要用於城市燃氣計量的IC卡控製裝置或其它設備。該信號1m3輸出1個脈衝。

4～20mA標準模擬電流輸出功能

與標準體積流量成正比，4mA對應0 m3/h，20mA對應標準體積流量（該值可設定）。

表1  流量計規格、基本參數和性能指標
