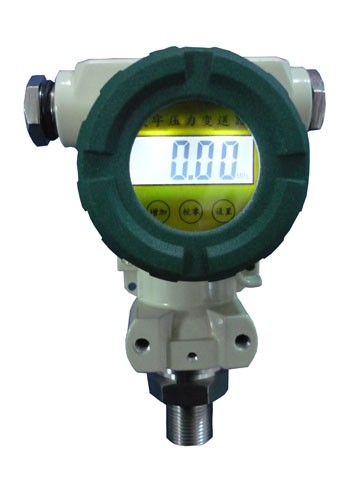

ZY-3351GP壓力變送器
產品特點：
壓力變送器主要由測壓元件傳感器（也稱作壓力傳感器）、測量電路和過程連接件三部分組成。它能將測壓元件傳感器感受到的氣體、液體等物理壓力參數轉變成標準的電信號（如4~20mADC等）， 以供給指示報警儀、記錄儀、調節器等二次儀表進行測量、指示和過程調節。
產品應用：
1、石油/石化/化工
*與節流裝置配套，提供精確的流量測量和控製。
*可測量管道和貯罐的壓力和液位。
2、電力/城市煤氣/其它公司事業
.jpg)
一.產品概述
ZY-3351GP或ZY -180壓力變送器選用濺射薄膜式傳感器、進口質矽擴散式、陶瓷式壓力傳感器作為敏感元件，采用專用集成模塊，經精細的溫漂、零點、非線性補償，實現對液位、氣體、蒸汽等介質壓力變化的準確測量和變送。實現工礦企業、科研院所等部門各種場所壓力真空的理想監控。
二.產品用途：
工業現場過程壓力控製 ·航空航天領域 ·石油化工行業。
儀器醫療食品等行業 ·航海及造船行業 ·水利、水電、發電廠等。
三.性能參數：
| 測量介質 | 氣體、液體、油等與316兼容的介質 |
| 測量形式及範圍 | 表壓（G）---(0～60)MPa, zui小(0～0.5)KPa |
| 絕壓（A）---(0～40)MPa, zui小 (0～5)KPa | |
| 負壓（B）--- (-0.1～40)MPa, zui小(-0.2～0.2 )KPa | |
| 精度等級 | 0.1、 0.25、 0.5 |
| 過載能力 | 量程的2～5倍 |
| 長期穩定性 | 小於0.25%FS/年，小於0.5%FS/年 |
| 供電電源 | 15～36 VDC（標定電壓24VDC） |
| 輸出信 | (4～20)mA（二/三線製）、（0～10/20）mA （0～5）V、（1～5）V、（0～10）V |
| 顯示方式 | 指針表頭或數字顯示可選配 |
| 校準 | 通過調節電位器實現對零點、量程調節 工作溫度：（-40～80）℃ 補償溫度：（-20～70）℃ |
| 工作溫度 | -40～80℃ 補償溫度：-20～70 ℃ |
| 過程連接 | M20×1.5外螺紋（Ф3內孔）或用戶注明 |
| 隔離膜片材料 | 316 不鏽鋼 |
| 傳感器接口材料 | 1Cr18Ni9Ti |
| 外殼材料 | 合金鋁 |
| 防護等級 | IP65 |
四.產品型號
| 產品選型： ZY-3351GP或ZY -180口口E口A口C口D口F口工業壓力變送器 | ||||||||
| 口 | 量程（注明壓力量程範圍） | |||||||
| G、表壓 A、正壓力 B、密封壓力 C負壓 | ||||||||
| 口 | 膜片材料 | |||||||
| K、擴散矽（默認） T、陶瓷壓阻 P、陶瓷電容 Y-濺射薄膜高精度芯片 | ||||||||
| E口 | 輸出信號 | |||||||
| 1、(0～5)VDC 2、二線製(4～20)mA(默認) 3、(0～10)mA 4、其它注明 | ||||||||
| A口 | 精度 | |||||||
| 1、0.1 2、0.25 3、0.5 | ||||||||
| C口 | 過程連接方式 | |||||||
| 1、外螺紋M20×1.5（默認） 2、外螺紋G1/2 3、外螺紋NPT1/2 4、 M27×2（齊平膜標準接口 5、法蘭固定 6、其它注明 | ||||||||
| D口 | 顯示方式 | |||||||
| 1、無顯示 （默認） 2、0～100%線性指示 3、LCD數字顯示(液晶) 4、LCD數字0～100%顯示（液晶） 5、LED數碼管顯示 | ||||||||
| F口 | 防爆等級 | |||||||
| 1、標準型、不防爆（默認） 2、本安型（EXiaIICT4） 3、隔爆型（EXdIIBT4） 選型說明： 1. 防爆本安產品隻能選用0～100%線性指示。 2. 如選用準確度為0.1%FS時，隻能選用超穩定性擴散矽或陶瓷電容傳感器。 | ||||||||
【產品型號】：ZY-3351GP或ZY-180
【測量範圍】（未遷移時）：zui小0-200Pa；0-40MPa
【量程比】：zui小10:1；100:1
【環境溫度】：-40-85℃
【介質溫度】：-50-400℃
【溫度影響量】：±0.04%/10K或±0.08%/10K
【準確度等級】：0.05/0.075/0.1
【長期漂移】:0.1%/3年
【重量】：1.6kg（僅變送器本體）
【總線標準】：4-20MA HART
