一.產品概述

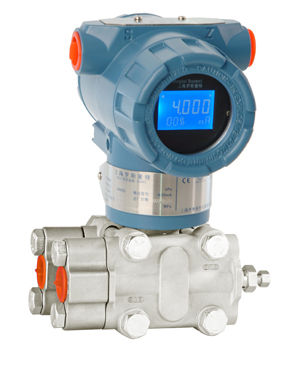

ZY-3351DP電容式差壓變送器
3351係列智能電容式變送器(以下簡稱智能變送器)是以微處理器為核心的壓力儀表，它在傳統的1151電容式變送器的結構上增加了通訊和其它。用268、275通訊器或采用HART協議的其它主機可在控製室、變送器現場或在同一控製回路的任何地方同它進行雙向通訊(讀、寫數據和診斷)。

二.主要特點
3351係列智能電容式變送器除了一般電容式變送器的固有特點外，還具有如下特點：
·智能電子部件僅由一塊組成。
·量程比15：1或10：1。
·0-0.6－0-42000KPa。
·就地按鍵調整量程和零點。
·可更新現存的TY-1151(包括1151)各種模擬式變送器為智能儀表。
·符合HART協議，可用HART通訊器268、275與本智能表進行雙向通訊而不中斷輸出信號。
·在采用HART協議的分散控製係統中同主機進行雙向通訊。
·具有自診斷和遠傳診斷功能。
·帶有EEPROM，不怕斷電丟失數據。

三.工作原理
被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件(即敏感元件)的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。壓力變送器和正壓力變送器的工作原理和差壓變送器相同，所不同的是低壓室壓力是大氣壓或真空。轉換器將解調器的電流轉換成數字信號，其值被微處理器用來判定輸入壓力值。微處理器控製變送器的工作。另外，它進行傳感器線性化。重置測量範圍。工程單位換算、阻尼、開方，，傳感器微調等運算，以及診斷和數字通信。
本微處理器中有16字節程序的RAM，並有三個16位計數器，其中之一執行A /D轉換。轉換器把微處理器來的並經校正過的數字信號微調數據，這些數據可用變送器軟件修改。數據貯存在EEPROM內，即使斷電也保存完整。數字通信線路為變送器提供一個與外部設備(如275型智能通信器或采用HART協議的控製係統)的連接接口。此線路檢測疊加在4-20mA信號的數字信號，並通過回路傳送所需信息。通信的類型為移頻鍵控FS技術並依據BeII202標準。
以差動電容為檢測原理組成電容式變送器，輸入壓力分別為0～40KPa，
0～250KPa等。使用對象：液體、氣體和蒸氣。

    1. 采用電容式差壓測量原理，精度為普通芯體10倍以上

    2. IP65防護等級，無損檢測，鹽霧檢測，防塵，防噴射

    3. 采用316L鑄鋼材質，高精度不鏽鋼結構，實現了全固態設計

    4. 8ms快速響應，實現0誤差

    5. 標準三線製接線端子，接線方便，安裝牢固，測量性能穩定

    6. 新增抗衝擊防雷保護器，實現24小時保護
