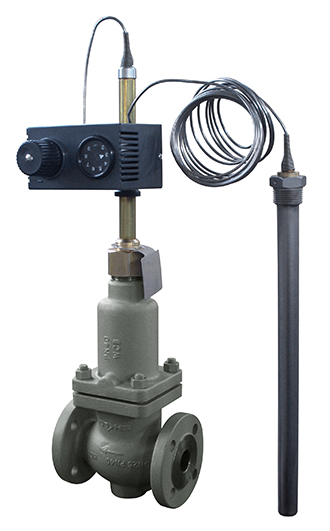

ZY-ZZWPE自力式溫度調節閥
產品特點：
自力式溫度調節閥，又稱溫控閥、自力式溫度控製閥、溫度調節閥、溫度控製閥。由控製閥門和溫控器組成。按用途分為加熱型和冷卻型。自力式溫度調節閥主要由控製閥及溫控器組成,是一種無需外來能源而依靠被控介質自身的溫度變化進行自動調節的節能產品。適用於非腐蝕性的液體、氣體和蒸汽，在各種冷卻係統中的溫度控製。當被控介質溫度升高，控製閥門關閉（加熱型）；當被控介質溫度升高，控製閥門開啟（冷卻型）。
產品應用：自力式溫度調節閥，又稱溫控閥、自力式溫度控製閥、溫度調節閥、溫度控製閥。由控製閥門和溫控器組成。按用途分為加熱型和冷卻型。自力式溫度調節閥主要由控製閥及溫控器組成,是一種無需外來能源而依靠被控介質自身的溫度變化進行自動調節的節能產品。適用於非腐蝕性的液體、氣體和蒸汽，在各種冷卻係統中的溫度控製。當被控介質溫度升高，控製閥門關閉（加熱型）；當被控介質溫度升高，控製閥門開啟（冷卻型）。
.jpg)
- ZY-ZZWPE自力式溫度調節閥利用液體受熱膨脹及液體不可壓縮的原理實現自動調節。
- 傳感器內液體膨脹為均勻膨脹。
- 控製作用為比例調節。
- 無源工作（無電源、氣源正常工作）。
- 閥體密封采用V型環高溫密封組件，防止了閥杆過緊抱死或漏氣的可能。
- 免維修式工作。
- 準確可靠壽命長。
- 體積小、重量輕、安裝簡易。
- 調節設定簡單方便。適用範圍廣。
自力式溫度控製調節閥主要技術性能指標
| 公稱通徑DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| 流通能力C值 | 3.2 | 5 | 8 | 12.5 | 20 | 32 | 50 | 80 | 120 | 180 | 260 | 350 | 450 | |
| 公稱壓力（MPa） | PN16（1.6MPa，閥體材質為球墨鑄鐵）PN25（2.5MPa閥體材質為鑄鋼） | |||||||||||||
| 溫度設定範圍（℃） | 25℃~110℃ | |||||||||||||
| 導管長度 | 導管標準長度3.7m；特殊定做5m 10m 15m | |||||||||||||
| zui大工作溫度 | 球墨鑄鐵 | 200℃ | ||||||||||||
| 鑄鋼 | 350℃ | |||||||||||||
- 自力式溫度控製調節閥外形尺寸
 |
| 型號 | H1(mm) | D1(mm) | D(mm) | D2(mm) | L(mm) | d(mm) | G(in) | H2(mm) | n-φ（mm） | 重量 |
| DN15 | 280 |
| 15 |
| 83 | 25 | 1 1/4 | 340 |
| 6.5 |
| DN20 | 285 |
| 20 |
| 83 | 25 | 1 1/4 | 240 |
| 7.2 |
| DN25 | 290 |
| 25 |
| 83 | 25 | 1 1/4 | 240 |
| 8.7 |
| DN32 | 555 | 135 | 32 | 100 | 180 | 25 | 1 1/4 | 400 | 4-φ18 | 23 |
| DN42 | 570 | 145 | 40 | 110 | 200 | 25 | 1 1/4 | 400 | 4-φ18 | 25 |
| DN50 | 610 | 160 | 50 | 125 | 230 | 25 | 1 1/4 | 400 | 4-φ18 | 28 |
| DN65 | 635 | 180 | 65 | 145 | 290 | 25 | 1 1/4 | 400 | 4-φ18 | 33 |
| DN80 | 680 | 195 | 80 | 160 | 310 | 25 | 1 1/4 | 400 | 8-φ18 | 45 |
| DN100 | 720 | 215 | 100 | 180 | 350 | 25 | 1 1/4 | 510 | 8-φ18 | 57 |
| DN125 | 760 | 245 | 125 | 210 | 395 | 25 | 1 1/4 | 510 | 8-φ18 | 73 |
| DN150 | 800 | 280 | 150 | 240 | 470 | 25 | 1 1/4 | 510 | 8-φ23 | 100 |
| DN200 | 950 | 335 | 200 | 300 | 550 | 32 | 1 1/4 | 420 | 12-φ22 | 200 |
| DN250 | 985 | 405 | 250 | 355 | 640 | 32 | 1 1/4 | 420 | 12-φ22 | 250 |
- 安裝使用
- 為方便運輸，本溫度調節閥的控製部分與閥體部分分別包裝，安裝時二者出廠編號須一致。
- 閥體安裝前應清晰管道，不得有雜物。閥體安裝時須垂直於地麵，閥體進口方向與熱媒介質流動方向一致。本溫度調節閥前後應安裝截止閥且調節閥前應安裝過濾器，
- 以免雜質損傷密封表麵。為方便用戶的使用及調節閥的檢修，應設
置旁通管道並安裝截止閥，請參看示意圖。
- 控製器安裝前首先把固定螺母鬆開，去掉保護套管。
- 安裝時控製器垂直於地麵或水平安裝。
- 把控製器安到閥體上，用（4mm）的六角形扳手緊固固定螺釘。
- 溫度傳感器安裝前，先將導管沿螺旋方向展開，嚴禁硬性拉，
- 1 保護套管 2 固定螺絲
以免折斷導管。導管需折彎的時候，zui小彎曲半徑為60mm。
安裝時，先將傳感器聯結螺母取下並安裝在換熱器或出水管道
上，在傳感器上端凸邊的下側纏繞石棉繩後將傳感器放入傳感
器聯結螺母中，擰緊傳感器聯結螺塞。擰緊過程中，傳感器不
能隨之轉動，以免損傷導管。溫度傳感器應全部直接浸沒在被
加熱的介質中，請勿將傳感器安裝套管中。傳感器附件應安裝
溫度計或其他溫度顯示裝置，以便觀察。
- 調節閥出廠前，一般已按用戶要求設定好溫度，
用戶使用時隻需微調即可。微調或改變設定溫
度方法如下，將調節扳手插入溫度設定旋鈕的
調節孔內，由低溫向高溫調節時逆時針轉動調
節扳手；由高溫向低溫調節時，須等到傳感器
溫度冷卻至被調節溫度時，將調節扳手順時針
轉動即可。
8、注意：
（1）本溫度調節閥不能用作截止閥，當係統停
止供熱時，應關閉熱媒截止閥。
（2）使用時，應仔細檢查導管，如果導管折裂液體泄漏或有異味溢出，應停止使用。
（3）被加熱介質溫度偏低時，參照第7條，向高溫調節，如無效，則應檢查旁通是否漏氣。
（5）本調節閥屬儀器，嚴禁私自拆卸，如有問題請與代理商或。
特別注意：
- 閥前須安裝過濾器
- 嚴禁超溫超壓
- 嚴禁當作截止閥使用
- 須垂直安裝
訂貨須知：1.閥門型號或者名稱 2.公稱通徑 3.公稱壓力 4.閥門材質 5.閥前壓力和閥後壓力 6.介質名稱和溫度範圍 7.其它特殊要求
