■ 概述

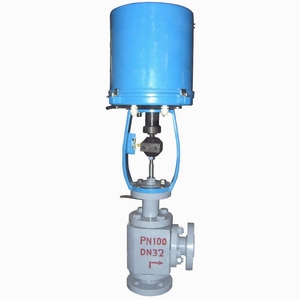

    ZY-ZDLS 電子式電動角型調節閥，由3810L型（或PSL係列）直行程電子式電動執行機構和角型閥組成。內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控製調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。角形閥體積小、重量輕、閥芯采用頂導向結構，具有流路簡單、阻力小、易於衝洗的特點。適用於要求直角連接，介質為高粘度、含懸浮物和顆粒狀介質的調節。

■ 閥體

型    式：角型單座鑄造球型閥

公稱通徑：20、32、40、50、65、80、100、125、150、200mm

公稱壓力：PN1.6、4.0、6.4MPa

法蘭標準：JB/T79.1-94～79.2-94等

材    料：鑄鋼（ZG230-450）、鑄不鏽鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等

上 閥 蓋：標準型-17～+230℃、散熱型+230～+450℃、低溫型-60～-196℃、波紋管密封-40～+350℃

壓蓋型式：螺栓壓緊式

填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料

■ 閥內組件

閥芯型式：單座柱塞型閥芯

流量特性：等百分比特性和線性特性

材    料：不鏽鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不鏽鋼堆焊司太萊合金、鈦和耐腐蝕合金等

■ 執行機構

型    式：電子式電動執行機構（如PSL、3810等）

電    源：220V或380V

輸入信號：4-20mA或1-5V·DC

輸出信號：4-20mA·DC

■ 閥作用型式

分電關式(B)或電開式(K)閥
