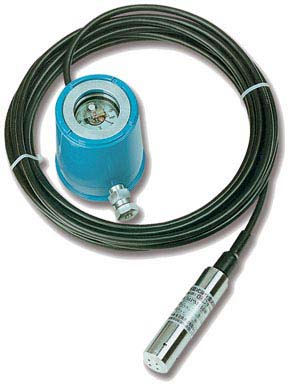

ZY-181電纜式液位變送器
產品特點：
投入式液位計是基於所測液體靜壓與該液體高度成正比的原理，采用擴散矽或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正，轉換成4-20mADC標準電流信號輸出。
產品應用：適用於石油化工、冶金、電力、製藥、供排水、環保等係統和行業的各種介質的液位測量。
.jpg)
一.產品概述
ZY-181它可將各種物位參數的變化轉換成標準電流信號，遠傳至操作控製室，供二次儀表或計算機進行集中顯示、報警或自動控製。其良好的結構及安裝方式，可適用於 高溫、高壓、 強腐蝕、易結晶、防堵塞、防冷結以及 固體粉狀、粒狀物料等特殊條件下的液位，料位或物位的連續檢測，可廣泛應用於各種工業過程中的檢測控製。
二.產品特點
結構簡單：無任何可動或彈性元件，因此呆靠性高，維護量極少。
安裝方便：內裝式結構尤其顯示出這一特點，無需任何專用工具。
調整方便：零位、量程兩個電位器可在液位檢測有效範圍內任意進行零點遷移或量程的改變，兩個調整互不影響。
用途廣泛；適用於高溫高壓、強腐蝕等介質的液位測量。
三.主要技術指標
有效檢測範圍：0-0.2-20m
精 度：0.5級、1級、1.5級
承壓範圍：負壓、常壓、高壓(32MPa以下)
工作溫度：-50～240℃
環境溫度：-20～75℃
適用介質：酸、堿、鹽或對聚四氟乙烯無腐蝕的任意介質
輸出信號：4-20mA、二線製
供電電源：負載電阻 0-750Ω DC24V
固定方式：螺紋安裝M20×1.5、M27×2 法蘭安裝DN15、DN25、DN50、DN80。
現場顯示：模擬顯示0-100%、數字顯示、現場深度
| 四.選型表 |
| 型 譜 | 說 明 | |||||||||
| ZY-181 | ||||||||||
| 類質 | 1 | 沉入纜式液位變送器 | ||||||||
| 2 | 插入杆式液位變送器 | |||||||||
| 變送器類型 | G | 標準型 | ||||||||
| D | 隔爆型（Exd ⅡCT6 1區不含乙炔） | |||||||||
| I | 本安型（Exd ⅡCT4 1區） | |||||||||
| 過程連接型 | T | 外螺紋連接管M20×1.5 | ||||||||
| F | 法蘭DN50 PN 0.6MPa GP9119.6-88 | |||||||||
| E | 法蘭DN100 PN 0.6MPa GP9119.6-88 | |||||||||
| S | M27×2外螺紋 | |||||||||
| Y | 約定的特殊要求 | |||||||||
| 密封要求 | 4 | 耐強腐蝕 | ||||||||
| 8 | 抗結晶 | |||||||||
| 指示表頭 | M1 | 指針表頭 | ||||||||
| M2 | 數顯表頭 | |||||||||
| 精度等級 | 02 | 0.5% | ||||||||
| 05 | 1% | |||||||||
| 07 | 1.5% | |||||||||
| -□ | 線長 | |||||||||
| -□ | 液位量程 | |||||||||
